ORTHAUS X4 Сортиментовоз четырехосный
ORTHHAUS X4 — четырехосный сортиментовоз для профессиональных лесоперевозок. Надежная конструкция, инновационные технологии и продуманная эргономика делают его идеальным решением для транспортировки лесоматериалов в сложных условиях.
ORTHHAUS X4 — четырехосный сортиментовоз, созданный для интенсивной эксплуатации в лесной промышленности. Модель сочетает высокую грузоподъемность, маневренность и защиту от износа, что гарантирует стабильную работу даже на пересеченной местности. Шасси из высокопрочной стали ArcelorMittal S700MC+ с усиленными лонжеронами выдерживает экстремальные нагрузки, а защитные панели предотвращают попадание древесины в межрамное пространство. Шесть стальных порталов высотой 2,5 метра обеспечивают удобную фиксацию сортиментов, а лебедки грузоподъемностью 8 тонн упрощают погрузочно-разгрузочные операции.
Технические характеристики ORTHHAUS X4 впечатляют: длина 13,6 метров, ширина 2,55 метра, снаряженная масса 7,3 тонны и максимальная разрешенная масса 47,5 тонн. Четыре оси BPW AirLight II с пневматической подвеской и автоматическим подъемом первых двух осей повышают проходимость и снижают расход топлива на трассе. Тормозная система Wabco Premium TEBS с ABS и системой Roll Stability обеспечивает безопасность даже при полной загрузке.
Для комфорта водителя и долговечности кузова сортиментовоз оснащен LED-фонарями Aspock, противооткатными упорами и герметичным ящиком для инструментов. Держатели запасных колес расположены под шасси, а окраска по катафорезной технологии KTL защищает металл от коррозии. Детали из стали Strenx S700 MC+ и шкворень Jost 2”/SAF Hercules с S-foot подчеркивают премиальное качество сборки.
| ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ |
Под высоту ССУ 1.150 мм Длина 13.600 мм Снаряженная масса 7.300 кг Высота 4.000 мм Ширина 2.550 мм Технически разрешенная максимальная масса 47.500 кг |
|---|---|
| Шасси |

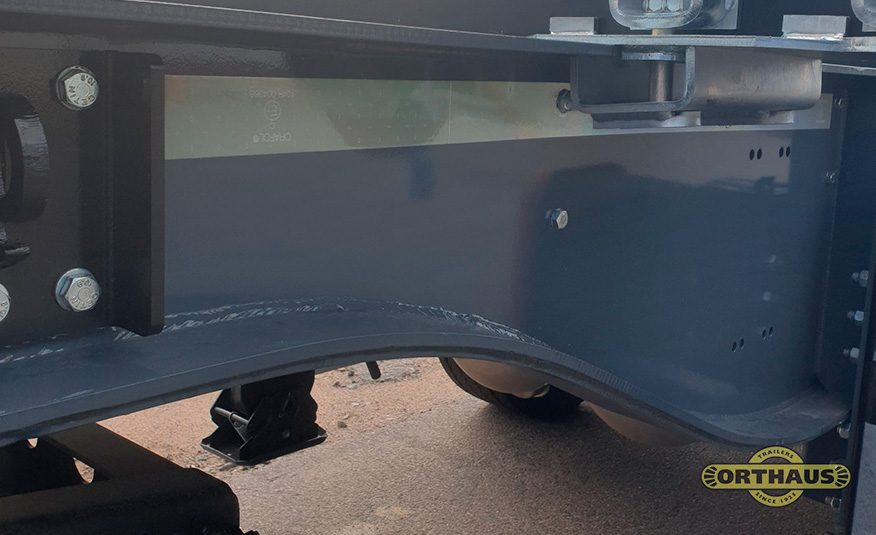

Высокопрочная рама из стали ArcelorMittal марки S700МС+, сварная конструкция.
Между лонжеронами установлены защитные панели от попадания леса в межрамное пространство. Стальная передняя панель усилена наружными профилями. |
| Коники |

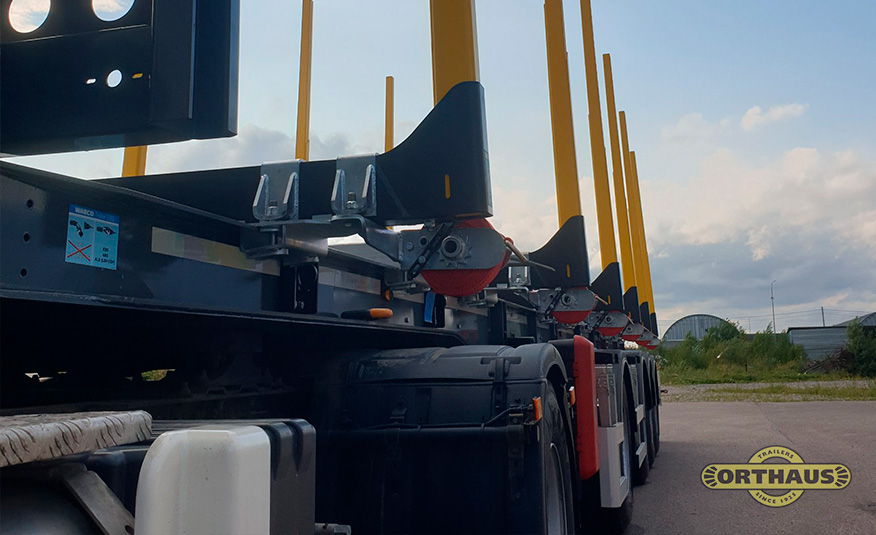

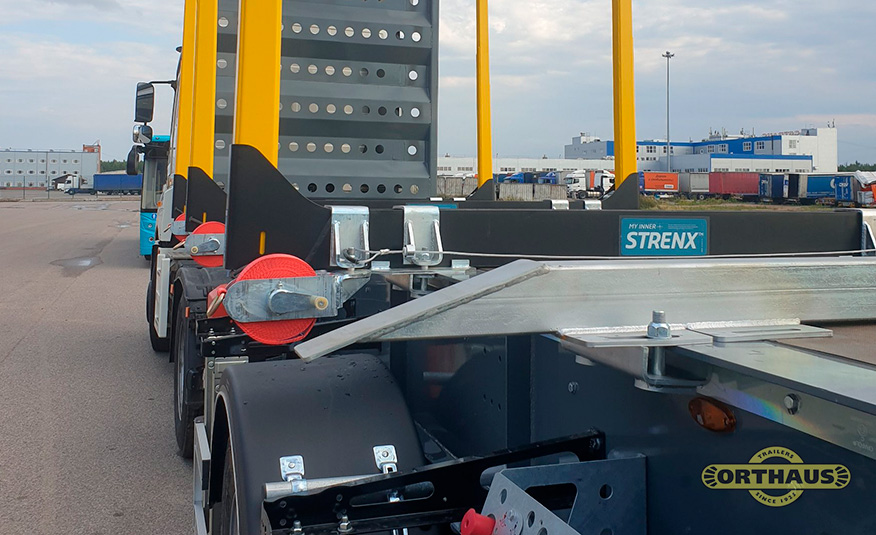

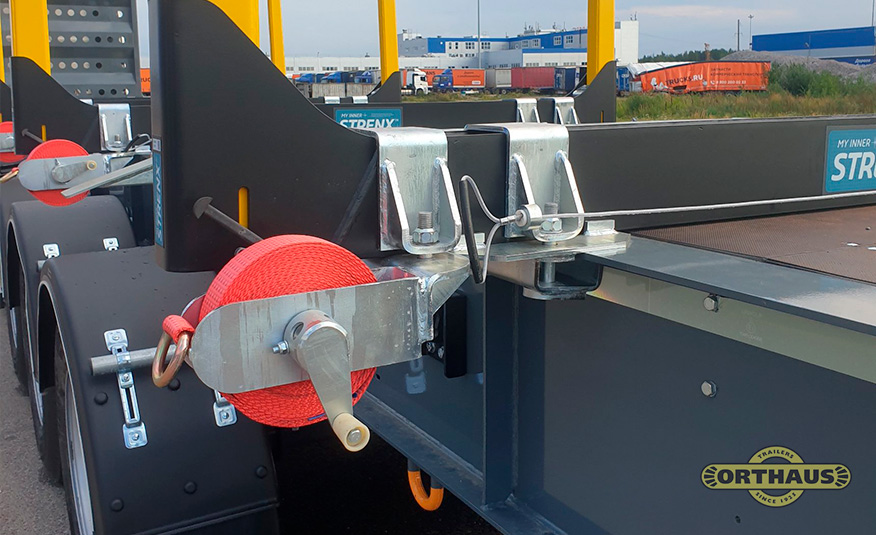

6 Порталов со стальными кониками высотой 2.500 мм. Сталь марки Strenx S700 MC+. Возможность изменения положения порталов на раме. 6 штук лебедок с устройством быстрого ослабления/натяжение. Длина 11 м., максимальная нагрузка - 8 тонн. |
| СИСТЕМЫ ПОДВЕСКИ И ТОРМОЖЕНИЯ | |
|---|---|
| Оси | 4 оси BPW AirLight II с барабанными тормозами, пневматическая подвеска. На первой и второй оси устройство автоматического подъема. Расстояние между первой и второй осью 2510 мм. |
| Тормозная система | Тормозная система Wabco Premium TEBS с системой ABS 4S/2M и электронной системой устойчивости (Roll Stability) |
| Шины | 9 штук 385/65 R 22.5 Марка Pirelli со стальными дисками |
|---|
| ПРОЧЕЕ ОБОРУДОВАНИЕ | |
|---|---|

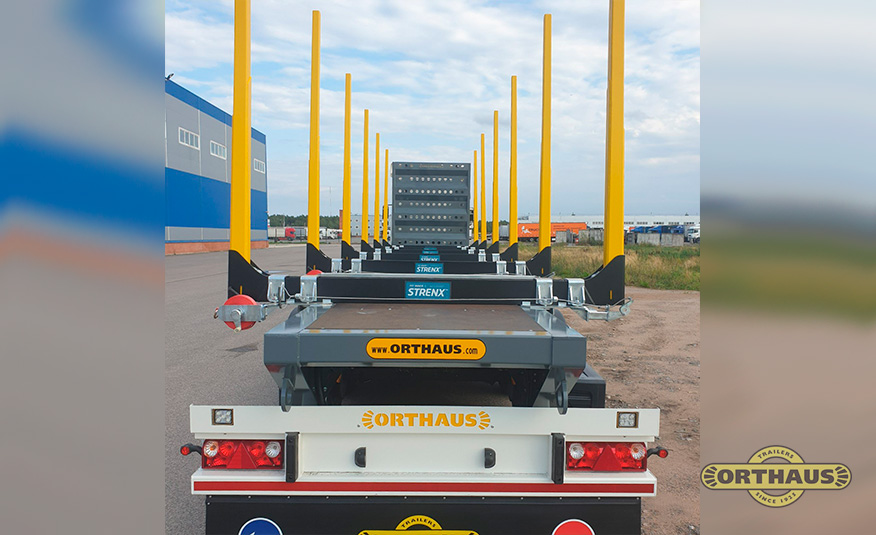

| Задняя защита | Задний бампер квадратного профиля, соответствует требованиям ЕЭК ООН №58-02 |
| Боковая защита | Из стали, соответствует требованиям ЕЭК ООН №73-01 |
| Подкрылок | Подкрылки с системой предотвращения брызгообразования, соответствуют требованиям ТР ТС 018/2011 п.9 прил.№ 3 |
| Светоотражатели и светоотражающая пленка | Соответствуют требованиям ЕЭК ООН №3-01, соответствует директиве ЕЭК ООН №104 |
| Освещение | 24 вольт, Aspock, задние фонари Europoint, боковые габаритные LED фонари. Соответствуют правилам ЕЭК ООН №48-06, №6-01, №7-02, №23-00, №38-00, №91-00 |
| Противооткатные упоры | 2 штуки, с креплением на раме |
| Ящик для инструментов | Герметичный ящик |
| Держатель запасного колеса | Расположен под шасси, 2 штуки. |
| Цвет шасси | Ral 7011 |
| Шкворень и Механизм опускания-подъема | Шкворень «Кинг-Пин» марка Jost 2” / марка SAF Hercules с S foot |
| Окраска | Детали и шасси проходят дробеструйную обработку и затем обрабатывается по катафорезной технологии KTL. Заключительный слой из 2-х компонентной краски |
